用面向对象的思想设计存在关联的实体类

假设需求：设计一个学生管理系统，实现如果发现某班级中的一位同学犯错误，则全班同学每个人都扣除一个小红花；

1、设计实体类；如图：

2、映射数据表；

略

3、设计客户端

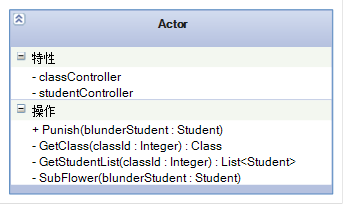

a)由需求得知这里需要一个公开的惩罚方法：Punish(blunderStudent : Student)；

b)由需求得知实现惩罚方法的算法：

i.通过某个学生得到该学生所在的班级：GetClass(classId : Integer) : Class

ii.通过班级得到该班的全部学生： GetStudentList(classId : Integer) : List

iii.循环所有学生，扣除每个人一个小红花：SubFlower(blunderStudent : Student)

4、设计业务类

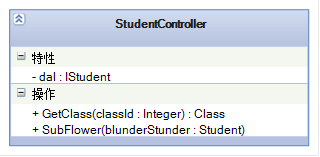

a)业务中有两个方法需要学生业务类去实现：GetClass(classId : Integer) : Class、SubFlower(blunderStudent : Student)；

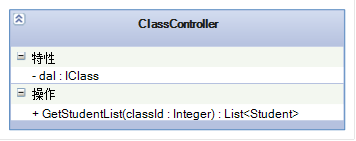

b)业务中有一个方法需要班级业务类去实现：GetStudentList(classId : Integer) : List

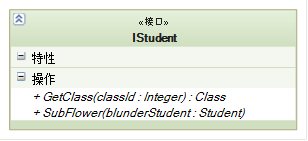

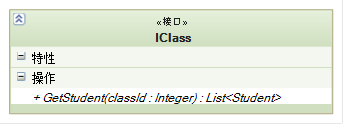

5、设计持久层接口

a)学生业务类中的GetClass(classId : Integer) : Class方法需要通过持久层获取对象；SubFlower(blunderStudent : Student)方法需要通过持久层保存对象；

b)班级业务类中的GetStudentList(classId : Integer) : List方法需要通过持久层获取对象列

6、设计持久层

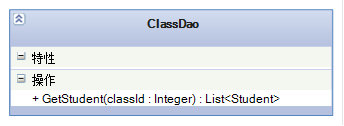

a)分别实现持久层接口

7、通过ORM工具实现持久层与数据表的关联

略

8、根据不同的部署环境，选择设计Web UI或WinForm UI，或其他用户界面

略

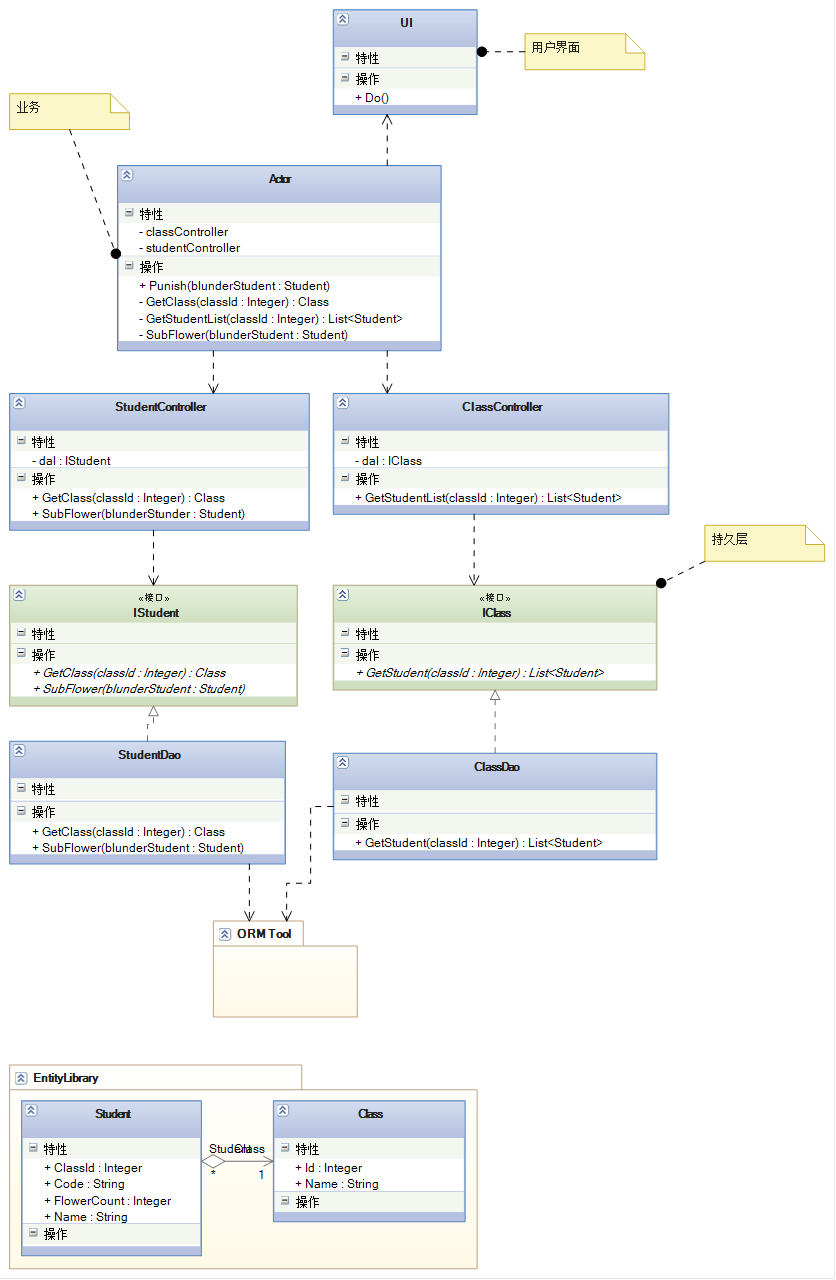

         附：整个类图
