3dsMAX基础教程：直筒水杯的建模过程

1、双击3ds max图标，启动3ds max，至于版本，我始终觉得：“软件只是一种工具，而我们本身则是主宰，请不要让工具束缚了灵魂。”本教程使用的版本启动界面如图ZTB—1。

图ZTB—1

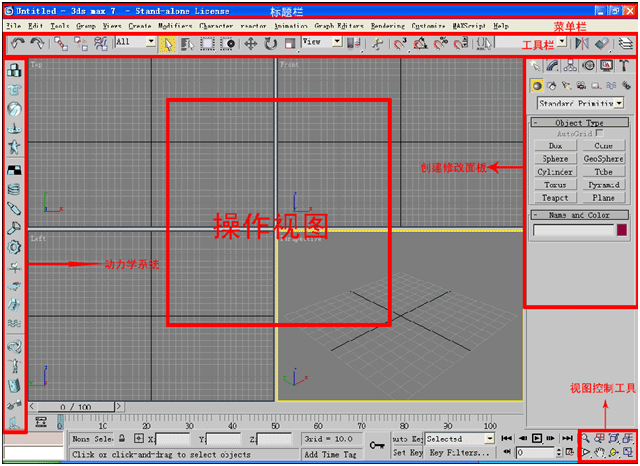

2、 在开始工作前，我们应先了解3ds max界面的构成，其构成如图ZTB—2。

图ZTB—2

3、 工欲其善，必先利其器，我们定制3ds max内容如下：

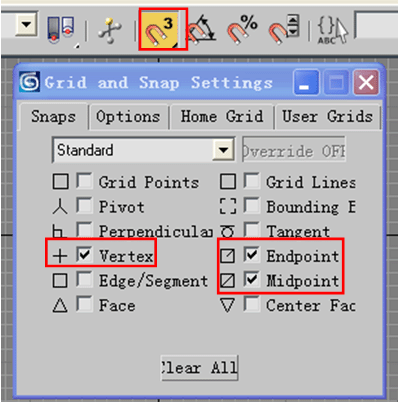

3.1、定制捕捉如图ZTB—3所示：

图ZTB—3

图ZTB—4

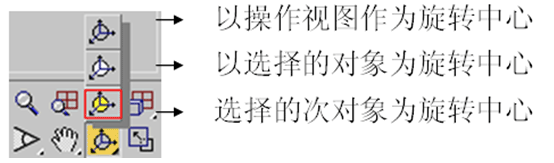

3.3、改变视图控制工具视图旋转方式如图ZTB—5所示：

图ZTB—5

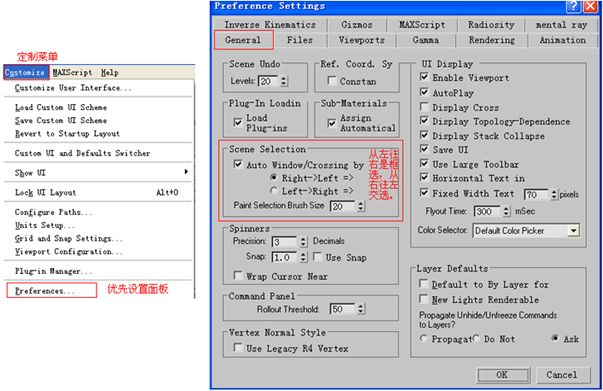

3.4、定制鼠标的移动方向来实现框选、交选的不同。如图ZTB—6所示：

图ZTB—6

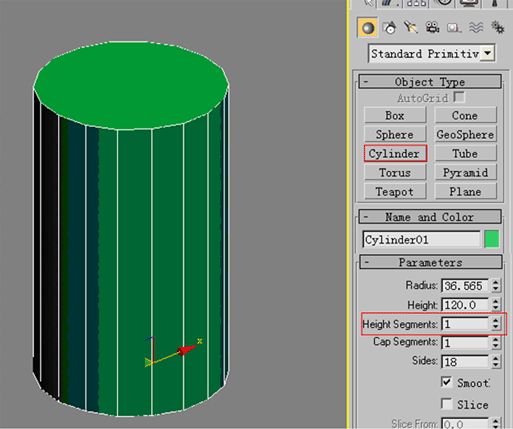

4、 创建圆柱，如图ZTB—7所示：

图ZTB—7

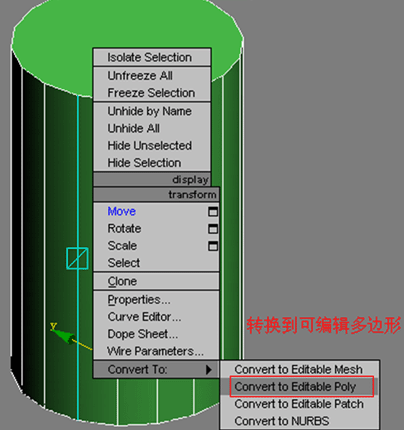

5、 选择圆柱，右击将圆柱转换到可编辑多边形，如图ZTB—8所示：

图ZTB—8

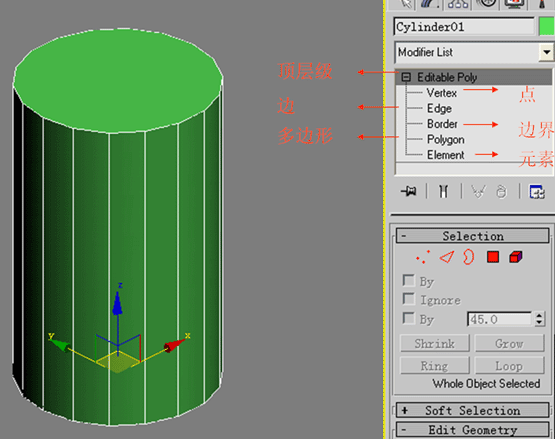

6、圆柱转换后，由原来参数化，进入了次对象编辑模式。其次对象分为：点、边、边界、多边形[面]、元素。在3ds max中编辑修改器的次对象快捷键通常用数字键：1、2、3、4、5，比如这里1对应多边形点，2对应边等等。如图ZTB—9所示：

图ZTB—9

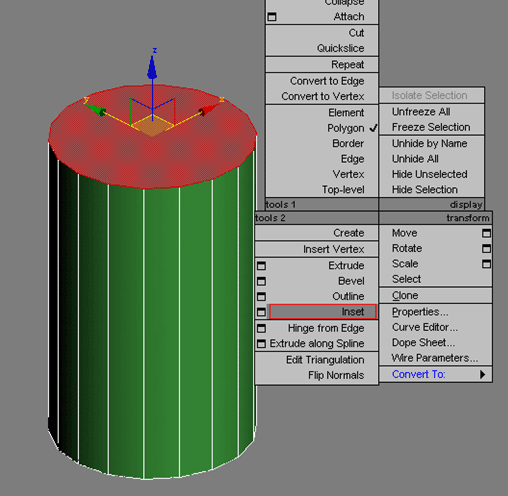

7、按4键，进入：“面级别”，并点选要操作的面，并执行右击，使用Inset(插入)命令，对面实现插入操作。如图ZTB—10所示：

图ZTB—10

8、选择面执行右击Inset命令后，复制一个面。请注意“锁定按钮”的使用，当选择对象操作时，使用锁定按钮可以在非选择对象上执行某些命令。如图ZTB—11所示：

图ZTB—11

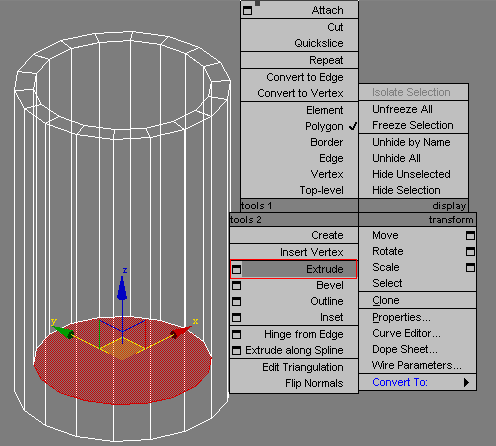

9、继续右击，执行Extrude（挤压），使圆柱体产生一个凹槽，如图ZTB—12所示（按F3键，可以切换模型的实体与线框的交互显示）：

图ZTB—12

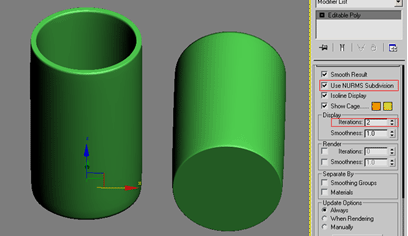

10、退出次对象。使用Subdivision surface（细分曲面），进行光滑直筒杯。观察光滑后的结果，我们发现这样光滑的结果，并不是我们所希望的。如图ZTB—13所示。针对光滑的使用原理，在下段进行讲解。

图ZTB—13

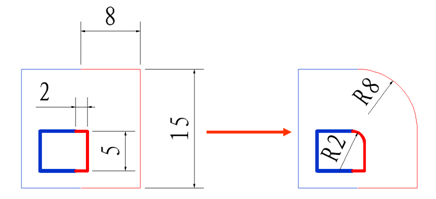

10.1、光滑对象的原理：对于转角处执行一个倒圆角，其圆角的光滑程度由这组转角的最短边决定。以下图ZTB—14是对倒圆角的过程以数来说明。

图ZTB—14

11、根据光滑对象的原理，我们对多边形制作的直筒杯，执行右击Inset进行口、底插入面，再次光滑后的结果。如图ZTB—15。

图ZTB—15

12、 执行光滑后的结果，如图ZTB—16所示。

图ZTB—16

题后记：这个模型相当简单、相当基础。但由此模型而生发出的变形则是多种多样。
