protel99se设置单层板的方法
- 时间：2015年04月02日 16:04:45 来源：魔法猪系统重装大师官网 人气：8907
初学画pcb,一般都会做一些腐蚀板玩玩，初学者喜欢自动布线，但腐蚀板只能做单层的，自动布线布出来是双层的，就腐蚀不了。只要把布线层设置为单层，自动布线就是单层的了。
方法/步骤
打开软件，点击Design---rules。

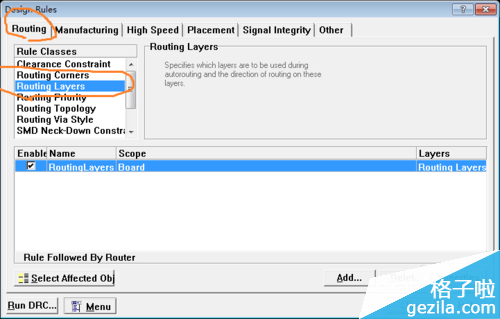

弹出对话框，先点击左上角的routing,再从左边的框框里找到routing Layers,点击。

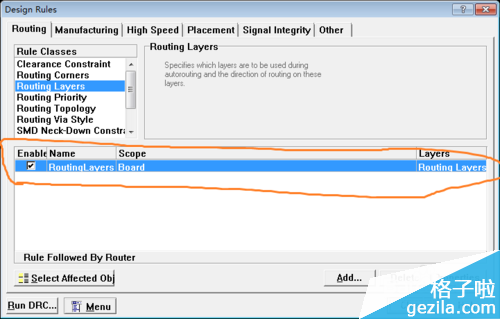

双击routing Layers Board 那条条形框。

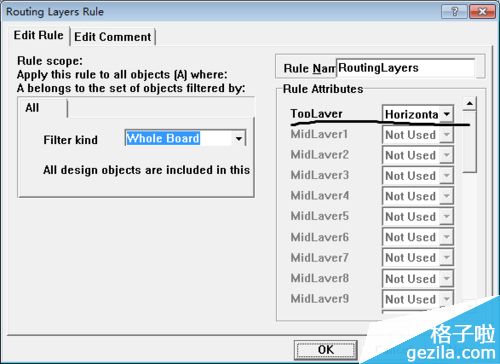

弹出对话框，点击一下Top Layer Horizontal右边的小三角符号。

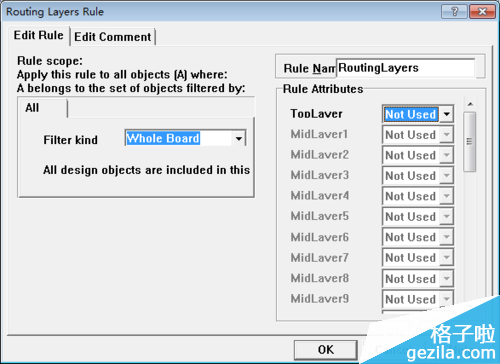

选择not used,点击ok。这样顶层就不能布线了。
6同理，如果你不想底层布线方法一样。
