用图案填充Excel 2007图表

　　在Excel 2007中，图表图案填充已不可用。但是，如果在一个黑白打印机上打印图表，则这项功能是有用的。虽然在以前Excel版本中创建的图表将继续显示图案填充，但是没有办法使用Excel 2007 UI来应用图案填充。

　　Microsoft的Eric Patterson通过创建一个加载项解决了这个问题，您可以参考下面的译文。

　　这个加载项在图表工具的格式选项卡中创建了一个新的名为Patterns的组。该组中有一个控件，当单击该控件时，显示应用到所选图表元素中可用的图案。

　　主要为黑白打印机来使用图案填充。

　　- - - - - - - - - - - - - - - - - - - - -

　　下文将讨论在图表数据点中应用图案填充，并包括一个示例加载项。

　　概述

　　在Excel 2007中，对图表元素应用图案填充的界面(有利于应用图片和纹理填充的界面)已被移除了。在以前的Excel版本中带有图案填充的图表格式仍然保留，并且在Excel里打开该图表时会显示图案填充。

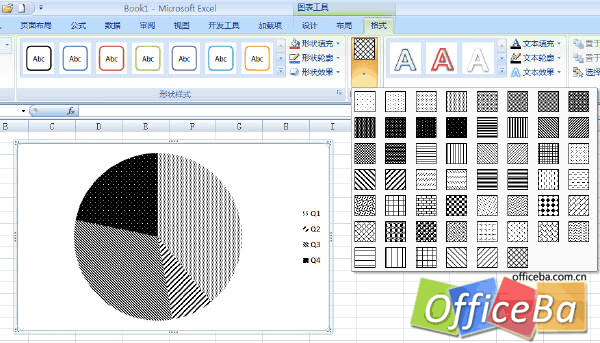

　　这里是一个带有应用了图案填充的图表：

　　Excel 2007中移除了可应用图案填充的界面，但可以通过Excel的对象模型来支持这些图案填充。FillFormat.Patterned方法可用于对图表元素应用图案填充，例如系列中的数据点。本文将介绍如何使用该对象模型来创建上面显示的图表，也提供了对图表元素应用图案填充的界面的示例加载项。

　　带有RibbonX和VBA代码的示例加载项点击这里下载。

　　使用Visual Basic立即窗口应用图案

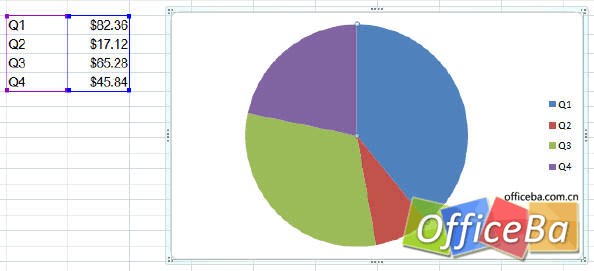

　　让我们以一个示例饼图开始，来演示如何应用图案格式。创建该图表之后，单击Q1饼图切片将立即选择整个系列，并选择Q1数据点。如下图所示：

　　当选择了Q1数据点后，通过按Alt+F11激活VBE。在VBE中，按Ctrl+G显示并移动到立即窗口。

　　在立即窗口里，输入下列语句并按回车键：

　　selection.fill.patterned (4)

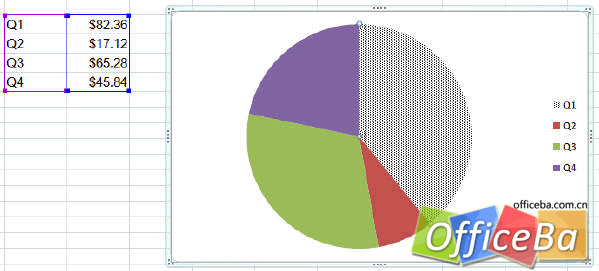

　　这将对所选图表元素显示第4个索引的图案。此时，图表将更新如下：

　　重复该过程
