cad图纸上的字体与符号显示不出来 怎么办

　　很多人用CAD打开图纸时会有很多字显示不出来，严重影响图纸的完整性，导致不能很好地观看，特别是钢筋符号，显示不出来还影响施工的进行。在本篇教程中，我将给大家介绍怎么让图纸的文字、符号都显示出来并且是正确的。

　　方法/步骤1

　　第一步：用CAD打开图纸

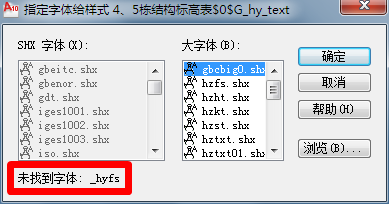

　　打开的时候如果出现下面图片中的情况，就说明你CAD字体不全，红色圈中就是你CAD字体库里所缺少的字体。

　　第二步：打开后字体显示不全

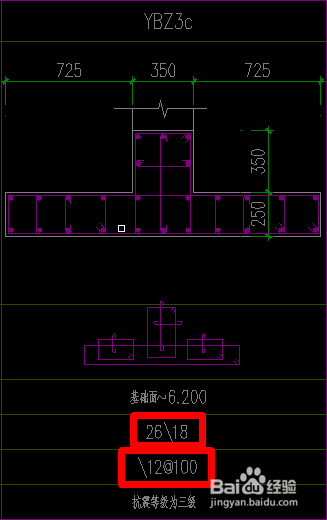

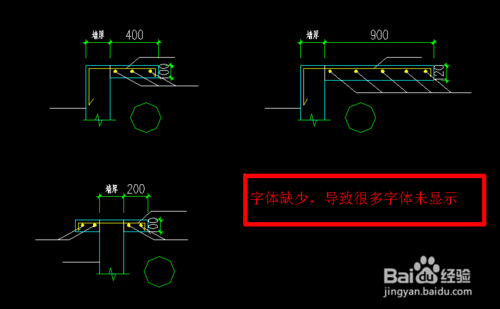

　　出现上述情况后，打开后的图纸有很多字、标注和符号会显示不出来，让图纸不完整，无法进行审阅。例如会出现下面的情况：

　　第三步：开始解决问题

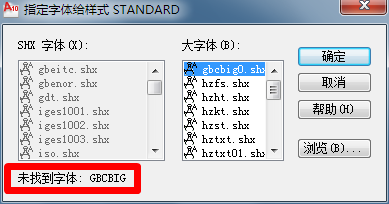

　　以下面的情况为例说明解决方法。打开CAD图纸后提示——未找到字体：gbcbig。这时候不要点确定按钮，点确定按钮就是用其它字体去替代gbcbig字体，让显示出来的字体不是原版的字体，有时候可能会有误差，而是记下gbcbig。

　　第四步：搜索字体

　　打开浏览器，用百度或其它搜索引擎搜索gbcbig。

　　第五步：选择网站下载字体

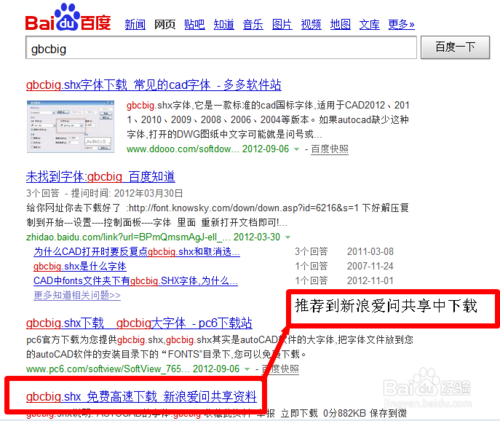

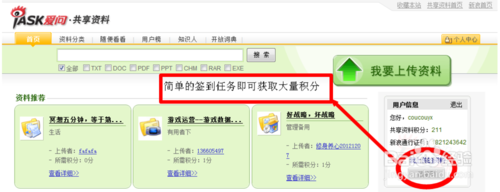

　　在出现的页面的选择网站下载字体，推荐在新浪爱问共享资料中下载，没有病毒，字体还比较齐全。如果没有账号下载，可以顺手注册一个，方便快捷，有新浪账号的就可以直接登录了。另外如果积分不够，可以每天到新浪爱问共享资料的首页签到一下，就可以获取大量积分，足够使用了。

　　第六步：复制字体到CAD字体库中

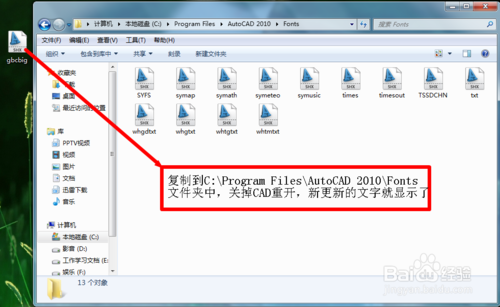

　　将下好的字体复制到CAD字体文件夹中，CAD字体文件夹路径：C:Program FilesAutoCAD 2010Fonts，如果不是安装的C盘的，请到你安装的路径中寻找到Fonts文件夹，把下好的字体gbcbig或者其它字体复制到里面就行了。

　　第七步：下好所有字体

　　重复第三、四、五、六步，把缺少的字体全部下全并复制到Fonts文件夹中。

　　第八步：重新打开CAD

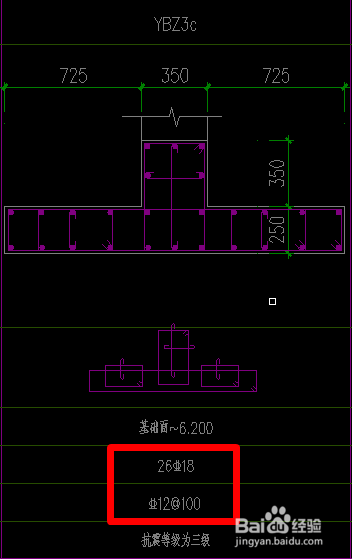

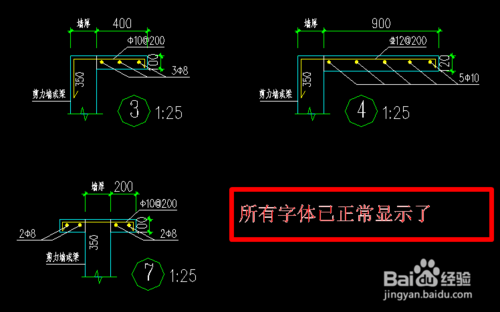

　　关闭CAD，重新用CAD打开图纸，所有的字体都显示出来了。

　　方法/步骤2

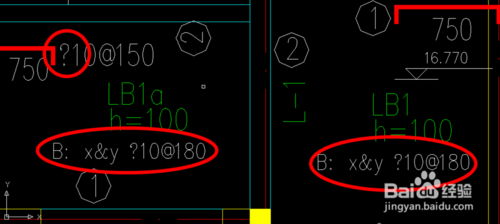

　　如上还是不能显示正确字体，就可使用此方法，如下所示，钢筋字体不能正常显示。

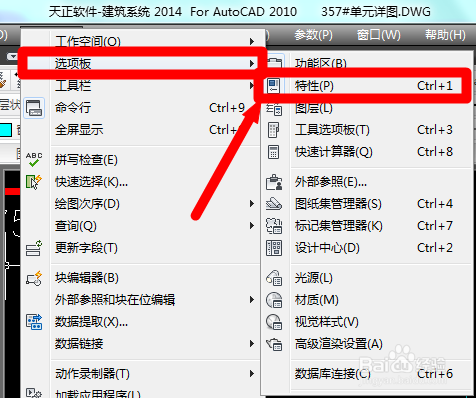

　　第一步：打开工具-选项板-特性选项板。

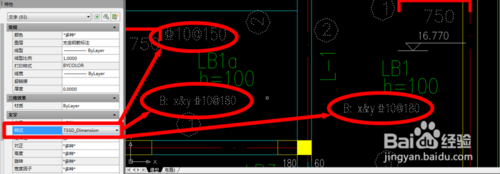

　　第二步：选中未能正常显示的字，记住它的图层与样式，如图所示，其图层为支座钢筋标注，样式为STANDARD。

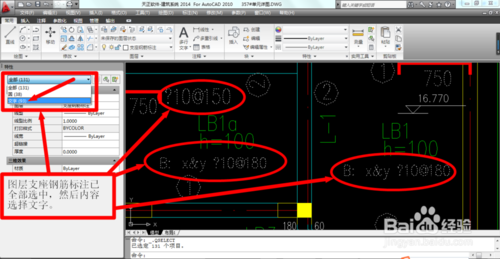

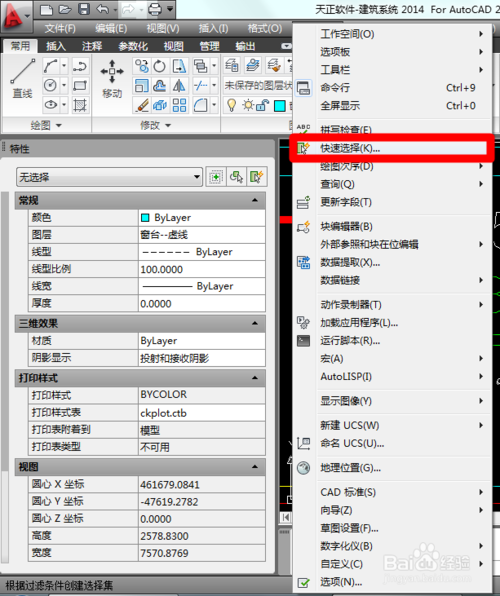

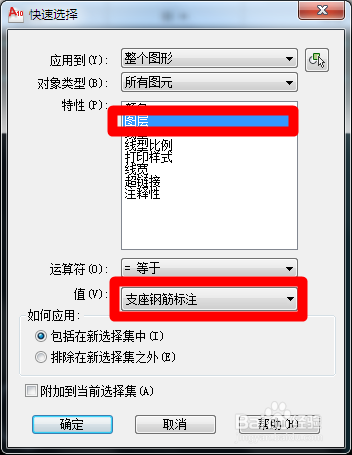

　　第三步：进行快速选择。打开工具--快速选择命令，在特性下拉列表中选择图层，在值下拉列表中选择支座钢筋标注。

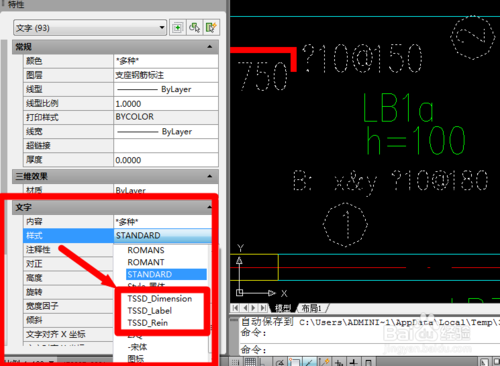

　　第四步：选中文字后，在特性选项板中的内容选择文字。

　　第五步：在文字--样式下拉选项表中选择前面以TSSD开头的文字样式，这样就把文字替换完成，文字能正常显示了，如不能的话，多试试几种文字样式，总有行的一种的。

　　注意事项

　　有些人会在百度上搜索CAD字体大全安装，全部字体加起来会有好几G，全部装上无形中会增大C盘负担，影响你电脑的运行速度，所以还是要有选择的装上，做到缺啥补啥。
