简单六步 Word 2010轻松画工作流程图

　　在Word2010文档中，利用自选图形库提供的丰富的流程图形状和连接符可以制作各种用途的流程图，制作步骤如下所述：

　　第1步：打开Word2010文档窗口，切换到“插入”功能区。在“插图”分组中单击“形状”按钮，并在打开的菜单中选择“新建绘图画布”命令，如图1所示。

图1 选择“新建绘图画布”命令

　　小提示：也可以不使用画布，而只直接在Word2010文档页面中直接插入形状。

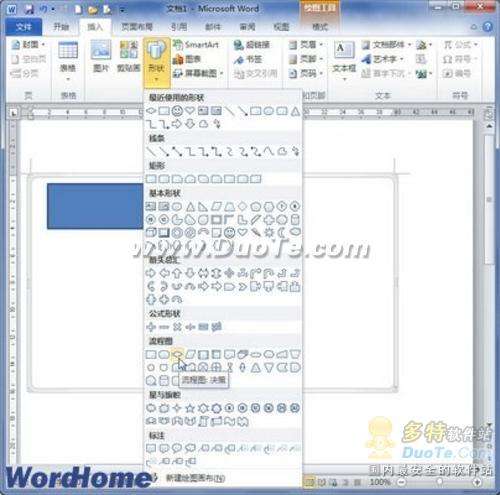

　　第2步：选中绘图画布，在“插入”功能区的“插图”分组中单击“形状”按钮，并在“流程图”类型中选择插入合适的流程图。例如选择“流程图：过程”和“流程图：决策”，如图2所示。

图2  选择插入流程图形状

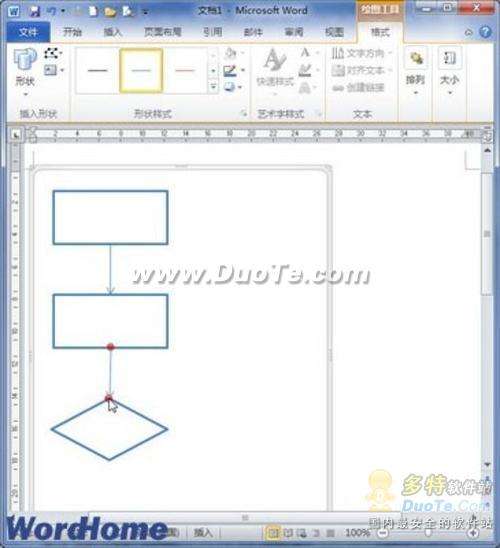

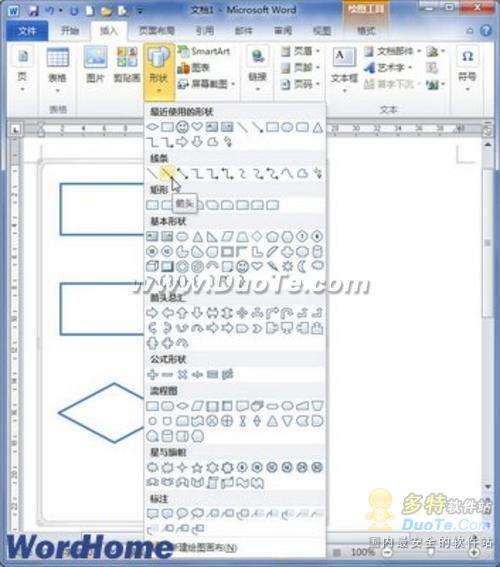

　　第3步：在Word2010“插入”功能区的“插图”分组中单击“形状”按钮，并在“线条”类型中选择合适的连接符，例如选择“箭头”和“肘形箭头连接符”，如图3所示

图3  选择连接符

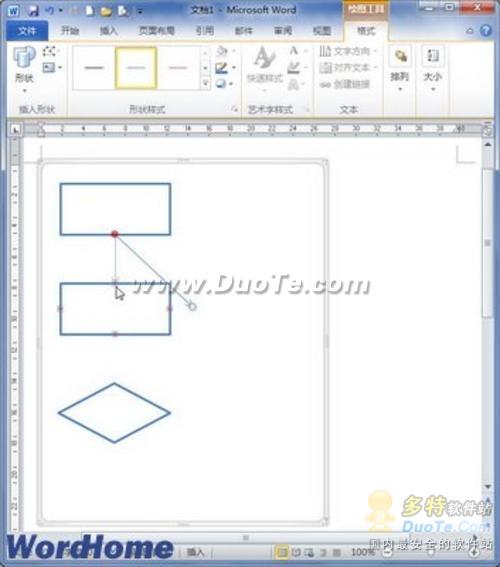

　　第6步：根据实际需要在流程图图形中添加文字，完成流程图的制作。
