装机高手告诉你电脑装机的主板接线

时间:2017年09月20日 09:17:10    来源:魔法猪系统重装大师官网    人气:13626

电脑装机的主板接线相信还是有挺多朋友不会的,那么小编在这里将会给大家一个详细的教程。因为小编觉得这样或许可以解决很多人的问题,这样大家开心了,小编也就开心了。那么就跟着小编一步步来装机吧。

经过调查统计,发现最近有好多朋友在为电脑装机的主板接线而烦恼。那么小编就有点坐不住了,所以小编在这里就把他分享出来。接下来就由小编给大家带来一些图文教程。


主板接线

主板电源/CPU辅助供电:对准卡口位接上



电脑

电脑截图(1)

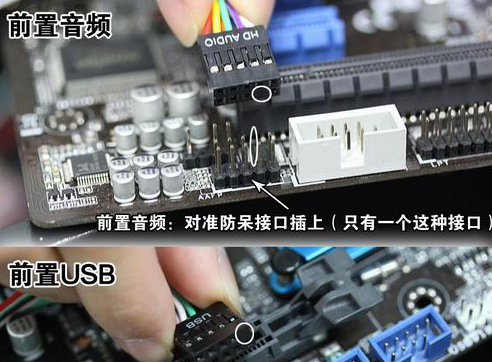

前置音频和前置USB:对准防呆接口插上即可


电脑

电脑截图(2)

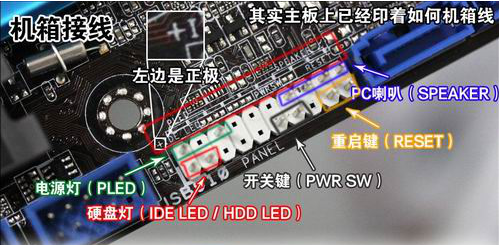

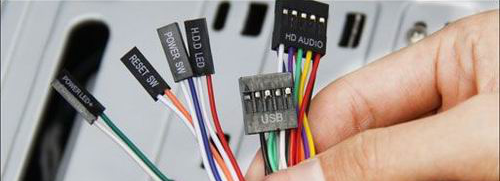

硬盘灯、电源灯、开机键、重启键 按照主板标示安装(彩色线正极,黑白线负极)

HDD LED代表硬盘灯,POWER LED是电源灯,RESET SW是重启键,POWER SW是开关,PC SPEAKER是PC小喇叭。


电脑

电脑截图(3)

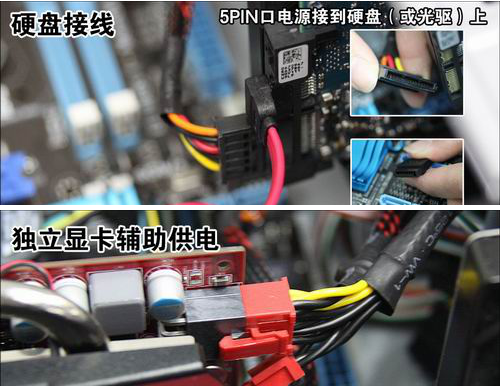

现在硬盘基本都是SATA接口了,接上SATA电源线(5PIN扁口线)和数据线即可

电脑

电脑截图(4)


中高端显卡,别忘了要接上6PIN或8PIN的辅助供电哦。


好了电脑硬件安装完毕了,接下来就要开机安装操作系统了,在以后会详细讲解系统安装教程。
