组装电脑可以说是非常简单的，如果把组装电脑教程看几遍估计就学会了，最难的地方就是主机箱跳线接法了，那么问题来了，电脑主板跳线怎么接？一个一个对着来，就很容易连接了。下面，小编给大伙介绍电脑主板接跳线的方法。

大部分人对于电脑内部装置并不是非常熟悉，想要自己组装电脑也非常的不容易，也许你知道一些基本的电脑组装技能，但面对电脑主板跳线相信大部分朋友还是非常头疼的，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手，下面，小编给大家演示电脑主板接跳线的流程。

电脑主板跳线怎么接

先认识一下，这款机箱上的跳线如下，包括前置Usb跳线、前置音频（HD AUDIO）、开关机按键（POWER SW）、重启按键（RESET SW）、电源电源LED灯（Power LED）、此外还有硬盘指示灯（HDD LED{下图少了一个}）

主板跳线载图1

首先将USB3.0插入主板usb3.0接口，放心有防呆设计的，插反了插不进去的。

主板跳线载图2

再来插入前置USB接口和前置音频接口，这些接口也是有防呆设计的，因此如果错了是无法插入的，首先先插USB接口，USB标识的接口对应主板上的USB标识接口上。

主板跳线载图3

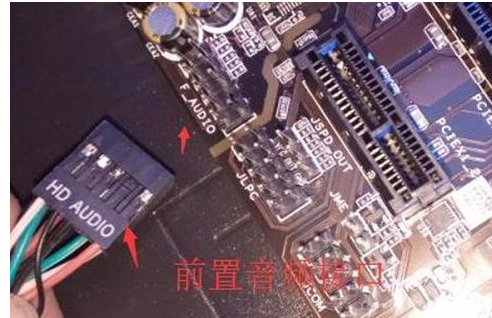

HD AUDIO前置音频接口是对应接入主板上AUDIO标识上，这个不插，机箱前面耳机插孔是没有声音的。

主板跳线载图4

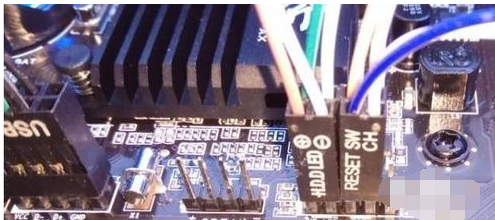

好了，下面开始插入开关机跳线，主板上面已有明确的标识，根据标识插入即可：

主板载图5

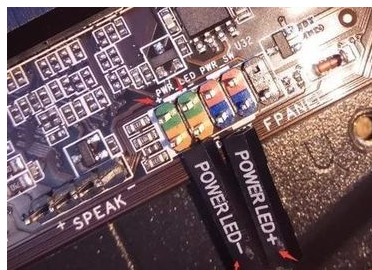

LED灯分正负极的，彩色的线为正极，白色的线为负极，因此千万不要插反了，后果不堪设想。

电脑载图6

切记，白色的跳线为负极，插在右边

电脑载图7

以上就是电脑主板接跳线的流程。
